System automatycznego sterowania kierunkiem w maszynach rolniczych to rozwiązanie, które znacząco podnosi wydajność i redukuje zmęczenie operatora, jednocześnie zwiększając precyzja zabiegów rolniczych. Dzięki połączeniu zaawansowanych czujniki GNSS, nowoczesnych algorytmy sterowania i siłowników hydraulicznych, maszyny potrafią poruszać się w idealnie wyznaczonych pasach orki, siewu czy oprysków. Poniższe rozdziały przybliżą zarówno podstawowe zasady działania, jak i kluczowe komponenty oraz korzyści płynące z implementacji tego systemu.
Koncepcja i kluczowe komponenty
Podstawowa rola systemu automatycznego sterowania kierunkiem polega na monitorowaniu pozycji maszyny w przestrzeni i natychmiastowym korygowaniu trajektorii ruchu. Konstrukcja opiera się na kilku podstawowych elementach, których współpraca decyduje o skuteczności działania:
- GNSS (Global Navigation Satellite System) – moduły odbierające sygnały z satelitów, dzięki którym możliwe jest ustalenie pozycji maszyny z dokładnością do kilku centymetrów.
- IMU (Inertial Measurement Unit) – zestaw czujników inercjalnych (akcelerometr i żyroskop) wykrywający przyspieszenia i kąty obrotu, co pozwala na stabilizację trajektorii w czasie rzeczywistym.
- ECU (Electronic Control Unit) – jednostka sterująca będąca „mózgiem” systemu, w której realizowane są wszystkie obliczenia i decyzje dotyczące korekt kierunku.

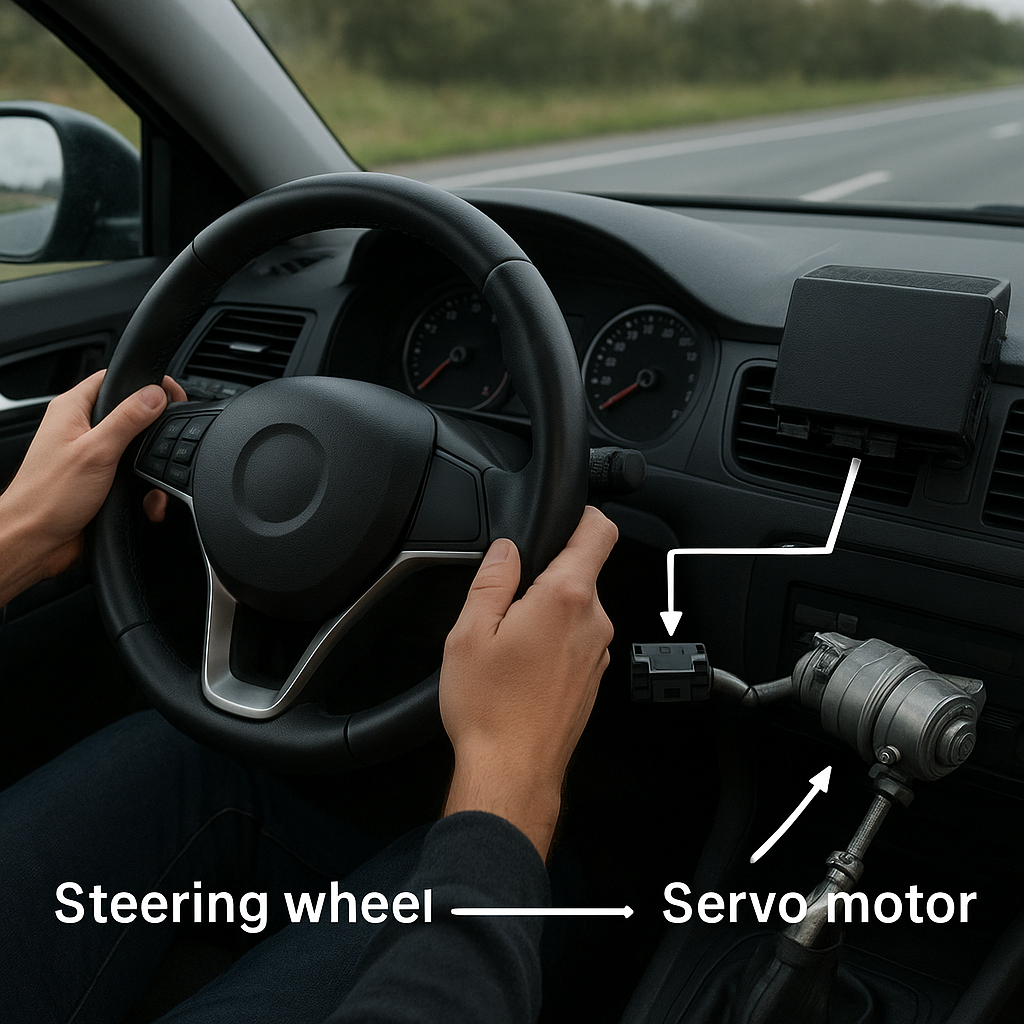

- Siłowniki (hydrauliczne lub elektryczne) – mechanizmy wykonawcze, które fizycznie zmieniają ustawienie kierownicy bądź układu skrętu kół.
- Interfejs operatorski – panel dotykowy lub przyciskowy, na którym można wprowadzić parametry robocze, wybrać tryb jazdy czy monitorować status systemu.
- Systemy hydrauliczne – łączą ECU z siłownikami, przekazując impulsy ciśnienia oleju niezbędne do płynnej zmiany toru jazdy.
Każdy z tych elementów odgrywa istotną rolę: odbiorniki satelitarne wyznaczają globalną pozycję, IMU wypełnia luki podczas chwilowych strat sygnału, ECU decyduje o wartości korekty, a siłowniki natychmiast realizują polecenia sterujące.
Zasada działania i algorytmy sterowania
Systemy automatycznego sterowania kierunkiem opierają się na pętli regulacyjnej zamkniętej, w której pomiędzy mierzoną pozycją a trajektorią wzorcową stale obliczany jest błąd. Kluczowe etapy działania to:
- Pobranie aktualnych danych pozycyjnych z GPS oraz IMU.
- Porównanie pozycji rzeczywistej ze ścieżką referencyjną (uprzednio zaprogramowaną lub wygenerowaną na bieżąco).
- Obliczenie wielkości korekty przy wykorzystaniu algorytmów sterowania, np. PID (Proportional-Integral-Derivative) lub bardziej zaawansowanych, jak MPC (Model Predictive Control).
- Wysłanie sygnału do siłownika poprzez ECU i układ hydrauliczny, co skutkuje zmianą kąta skrętu kół.
- Stały monitoring efektu i dalsze korekty w czasie rzeczywistym.
Dzięki zastosowaniu algorytmów automatyzacja przebiega płynnie nawet przy zmieniających się warunkach terenowych. System uwzględnia nachylenie terenu, utrudnienia w postaci kolein czy fragmenty pola o różnej glebie. W praktyce operator wybiera jeden z trybów pracy (np. linia prosta, łuk, próba integracji z mapą pól), a pojazd sam kontroluje precyzja przejazdu, ograniczając konieczność ręcznych poprawek.
Zastosowania w praktyce i korzyści
Implementacja systemu automatycznego sterowania kierunkiem znajduje zastosowanie w całym spektrum maszyn rolniczych: ciągnikach, opryskiwaczach, siewnikach i kultywatorach. Dzięki technologii rolnicy mogą skupić się na sterowaniu bezpośrednio narzędziami, takimi jak belka opryskowa czy zespół redlic. Główne korzyści to:
- Zwiększona wydajność pracy – precyzyjne pokrycie pola bez luk i nakładek skraca czas wykonywania zabiegów.
- Oszczędność paliwa i materiałów – optymalizacja trasy zmniejsza zużycie oleju napędowego oraz ilość pestycydów i nawozów.
- Redukcja zmęczenia operatora – system przejmuje rutynowe zadanie prowadzenia maszyny, co obniża stres i poprawia komfort pracy.
- Dokładność i powtarzalność – na natężonych gruntach lub pod drzewami, system utrzymuje trajektorię z marginesem błędu mniejszym niż 5 cm.
- Możliwość integracji z innymi technologiami, np. zmiennym wysiewem (Variable Rate Technology), co podnosi efektywność już na etapie planowania zabiegów.
Wyzwania i kierunki rozwoju
Mimo widocznych korzyści, producenci i użytkownicy systemów automatycznego sterowania nadal mierzą się z wyzwaniami:
- Zakłócenia sygnału GNSS spowodowane gęstym zadrzewieniem lub wysokimi budowlami.
- Konieczność regularnych aktualizacji oprogramowania ECU, aby utrzymać kompatybilność z najnowszymi standardami satelitarnymi.
- Optymalizacja algorytmów w warunkach zmiennych właściwości gleby czy przy dużych prędkościach roboczych.
- Koszty wdrożenia – zaawansowane czujniki i siłowniki generują dodatkową inwestycję, choć zwraca się ona w krótkim czasie dzięki oszczędnościom.
Perspektywy rozwoju obejmują połączenie systemów autopilotażu z technologiami rolnictwa precyzyjnego, wykorzystanie sztucznej inteligencji do dynamicznego planowania tras, a także pełną integrację z dronami monitorującymi stan upraw. Coraz częściej testowane są także rozwiązania bazujące na lokalnych sieciach RTK, umożliwiające subcentrymetryczną dokładność, co otwiera drogę do jeszcze bardziej zaawansowanych innowacji.
